05｜Arduino Uno：按钮小灯¶
按下按钮，LED灯亮起；松开按钮，LED灯熄灭。
本教程将使用Arduino Uno、LED灯模块和按钮模块，完成一个可以独立运行的按钮小灯。
预计用时¶
10分钟

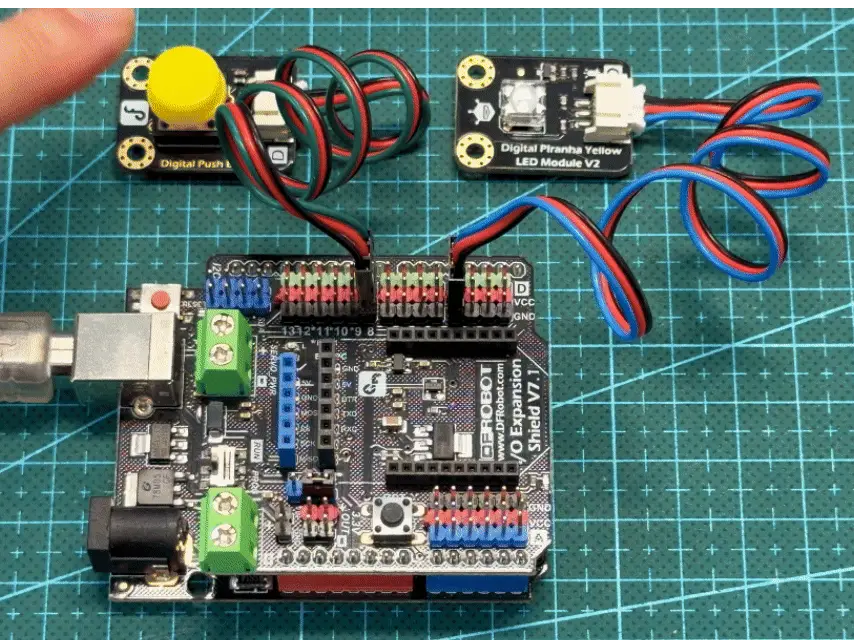

项目效果¶
- 按下按钮模块，LED灯模块亮起；
- 松开按钮模块，LED灯模块熄灭。
- 程序上传成功后，Arduino可以脱离电脑运行。

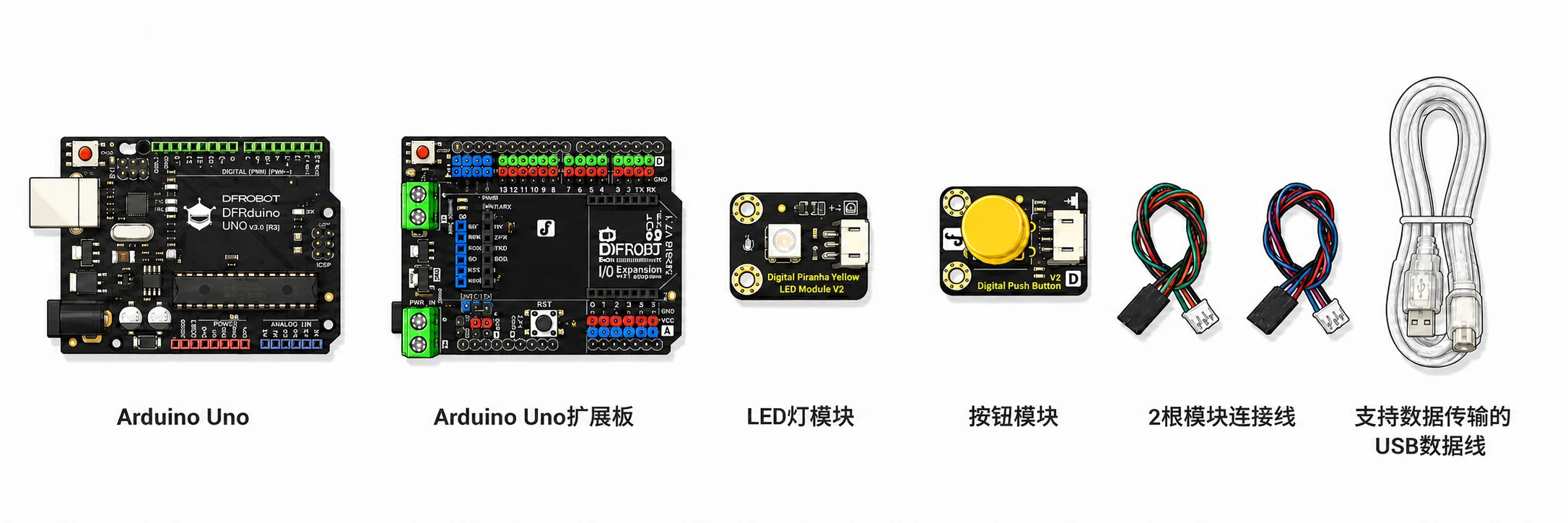

准备材料¶
- Arduino Uno；
- Arduino Uno扩展板；
- LED灯模块；
- 按钮模块；
- 2根模块连接线；
- 支持数据传输的USB数据线；
- 电脑；
- 充电宝或USB电源（可选）
如果想让Arduino Uno脱离电脑运行，需要使用电池盒或其他方式为主板供电。
 |
|---|
 |
进入上传模式¶

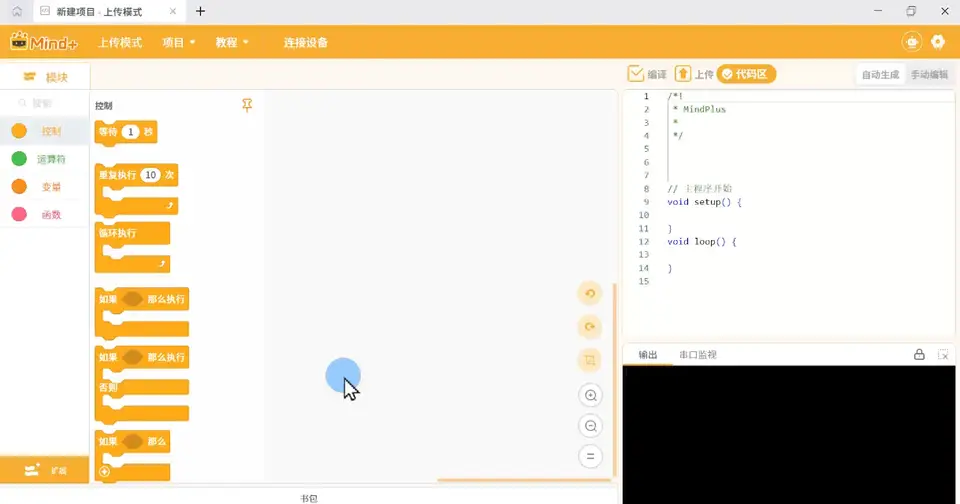

打开Mind+ V2，在“程序设计”中选择“上传模式”。
 |  |
|---|---|

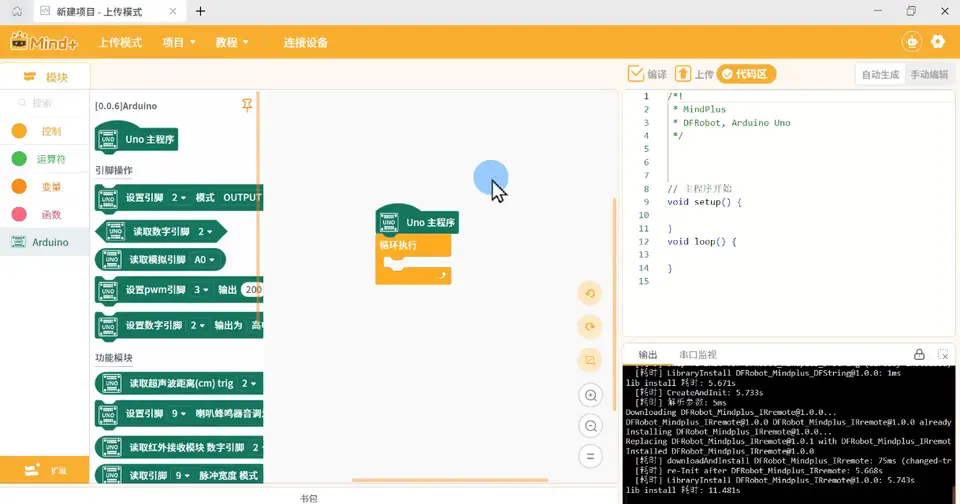

添加Arduino Uno¶
进入编程界面后：
- 点击左下角的“扩展”；
- 找到“主控板”；
- 选择“Arduino Uno”；
如未下载过，点击后，请等待下载完成。
*本操作需要联网，只有第一次使用或版本更新时需下载。
- 点击添加。
添加成功后，积木区会出现Arduino Uno相关积木。

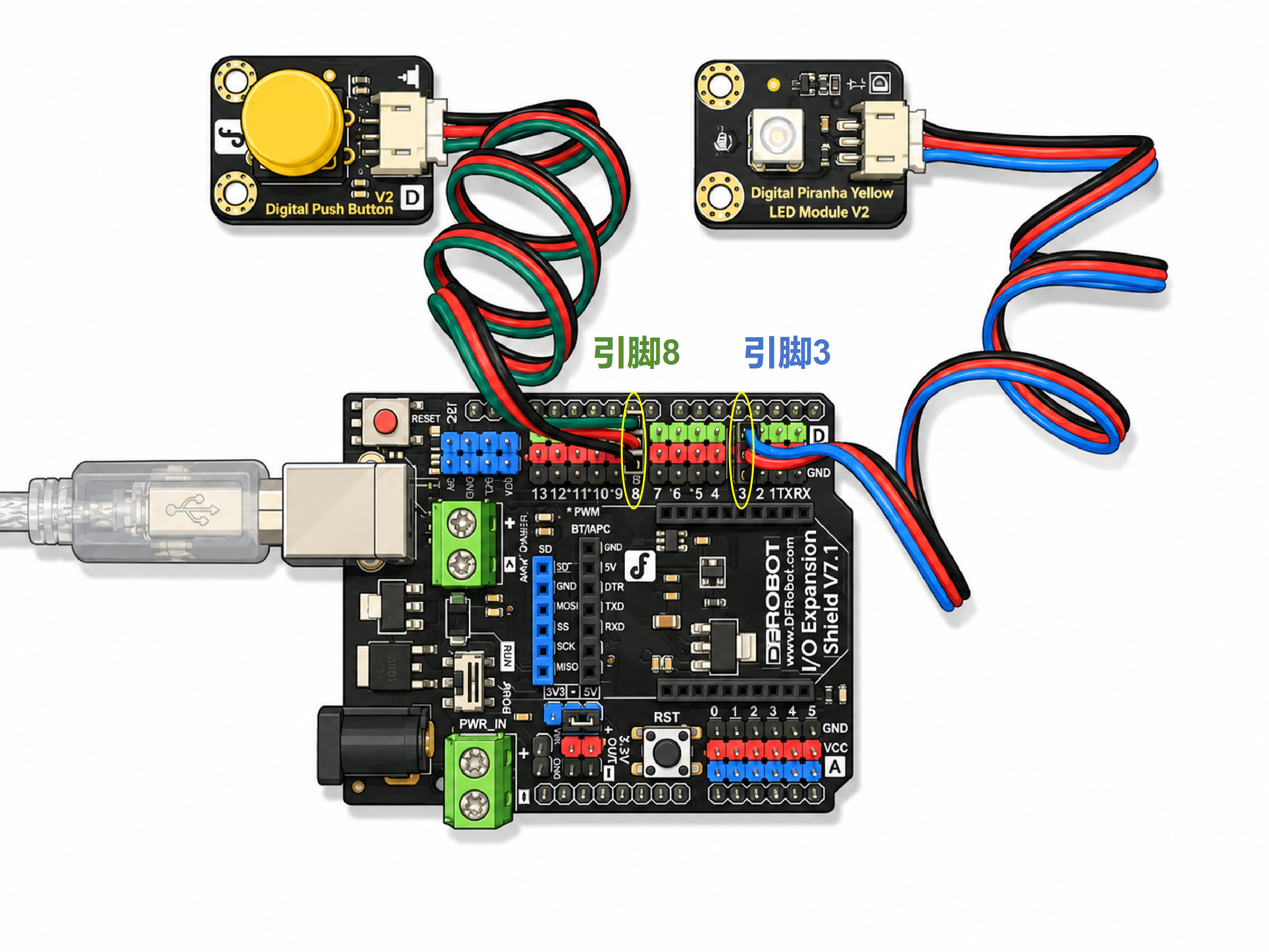

连接模块¶
连接模块前，先断开Arduino Uno的USB数据线。
按照下表连接：
连接时，注意连接线的方向，不要将接口接反。
确保黑线对准黑色引脚，红线对红色引脚，彩色对彩色（对照上面效果实拍）
连接完成后，检查：
- 引脚3连接LED灯模块；
- 引脚8连接按钮模块；
- 两根连接线方向正确；
- 接口没有松动。

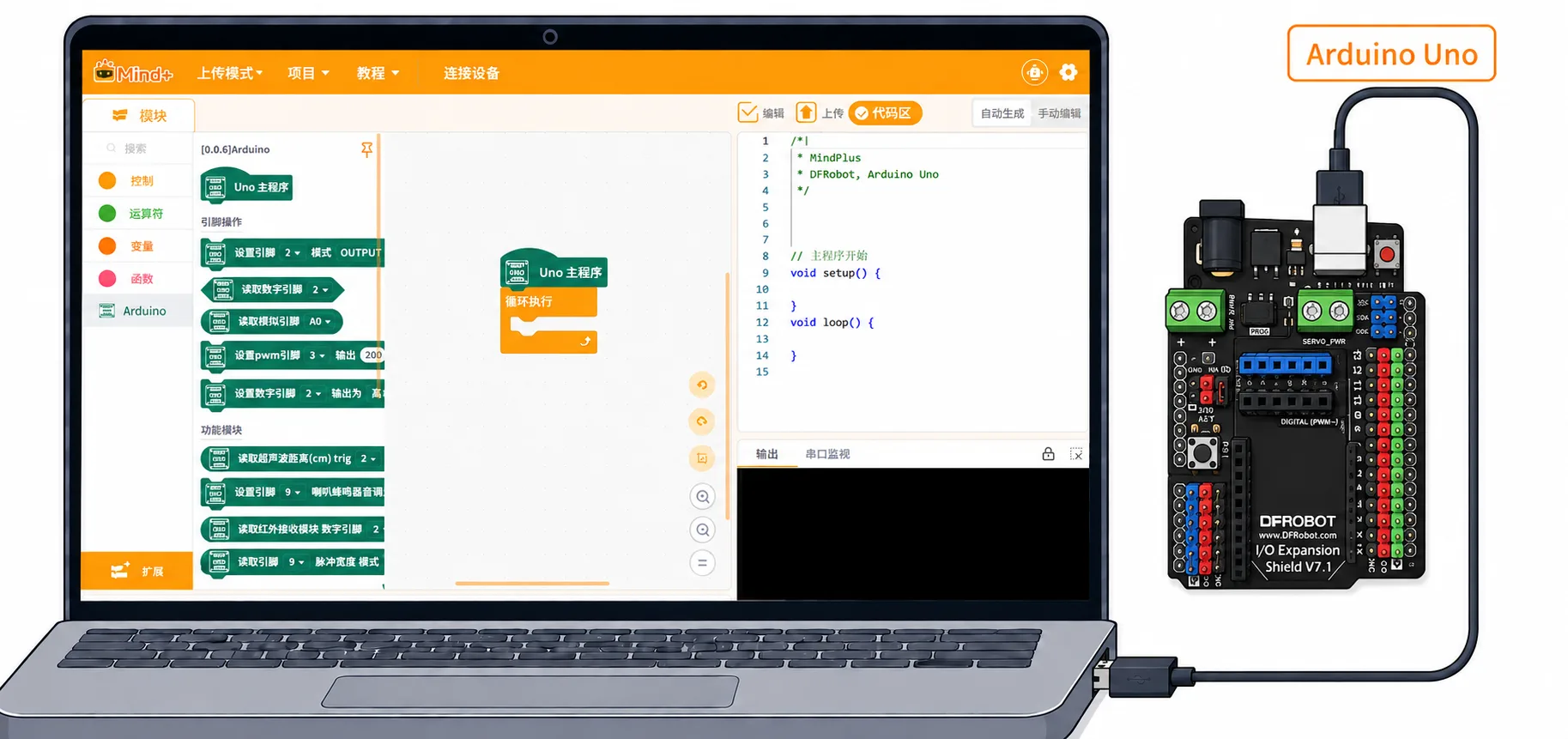

连接Arduino Uno¶
使用USB数据线将Arduino Uno连接到电脑。
然后在Mind+中：
- 点击“连接设备”；
- 选择Arduino Uno对应的串口；
- 等待连接成功。
Windows电脑中的串口通常显示为“COM＋数字”，例如COM3或COM5。
没有找到串口¶
请依次检查：
- USB数据线是否支持数据传输；
- Arduino Uno是否已经通电；
- 重新插拔USB数据线；
- 更换电脑USB接口；
- 重新打开设备列表。
- 打开设备管理器更新主板串口驱动。
编写程序¶
程序需要不断检测引脚8上的按钮模块，并控制引脚3上的LED灯模块。
按钮状态需要持续检测，因此判断程序要放在循环中。

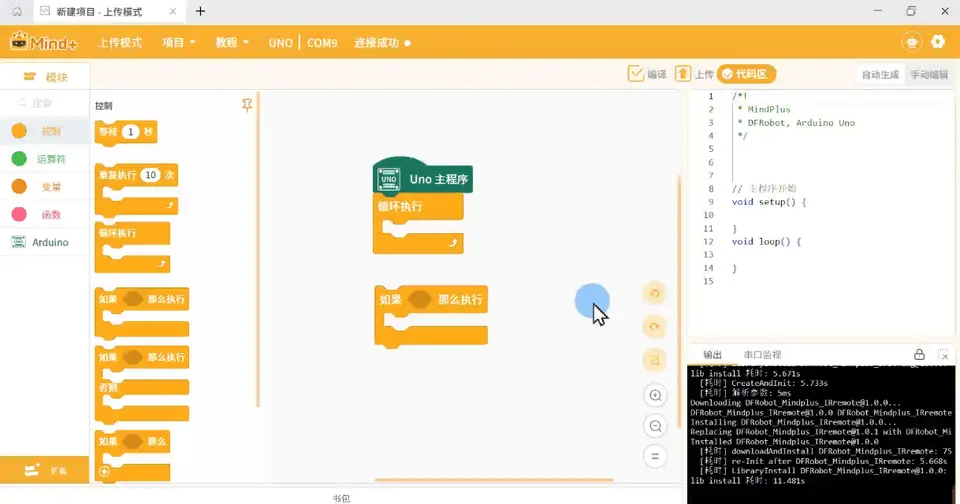

添加条件判断¶

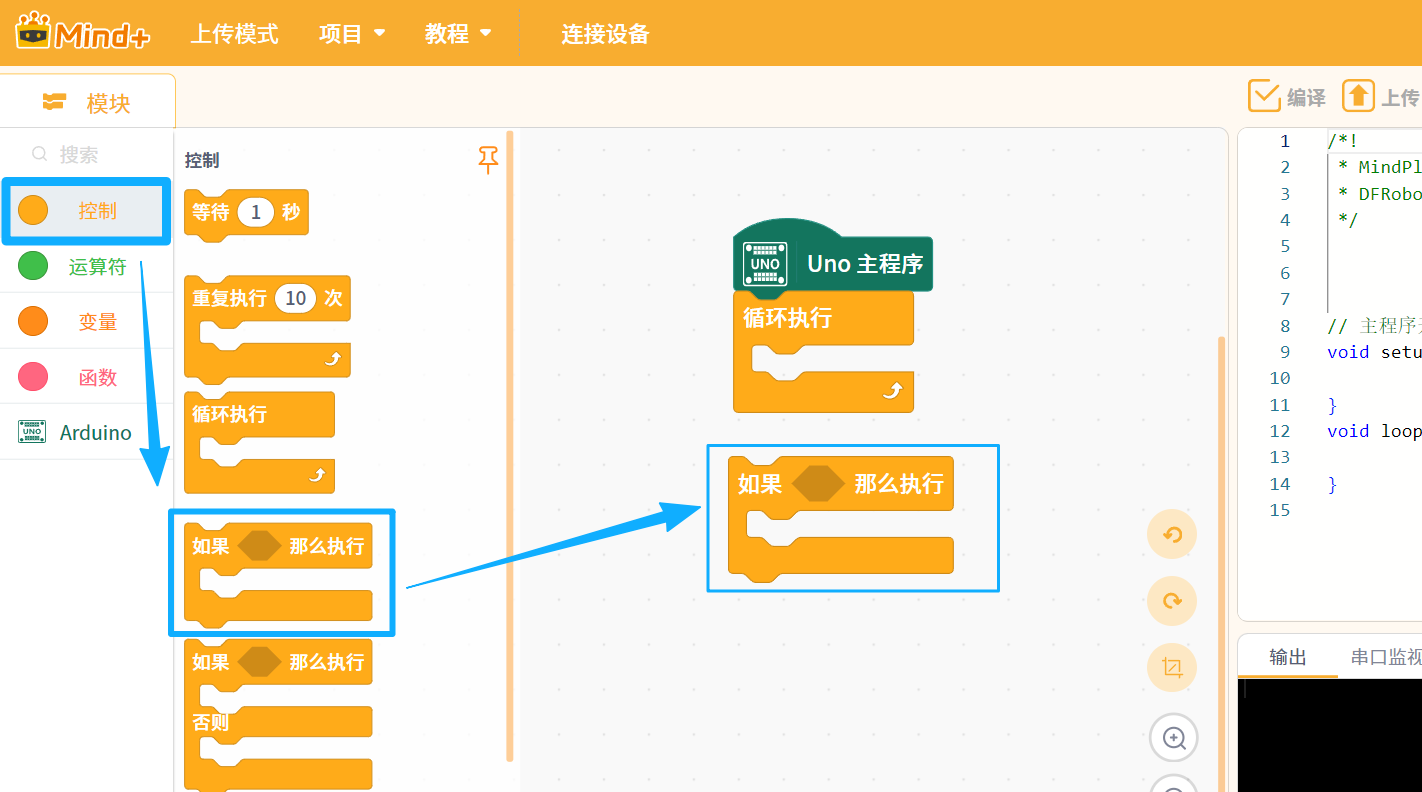

在“控制”中添加“如果...那么执行”积木。
检测按钮是否按下¶

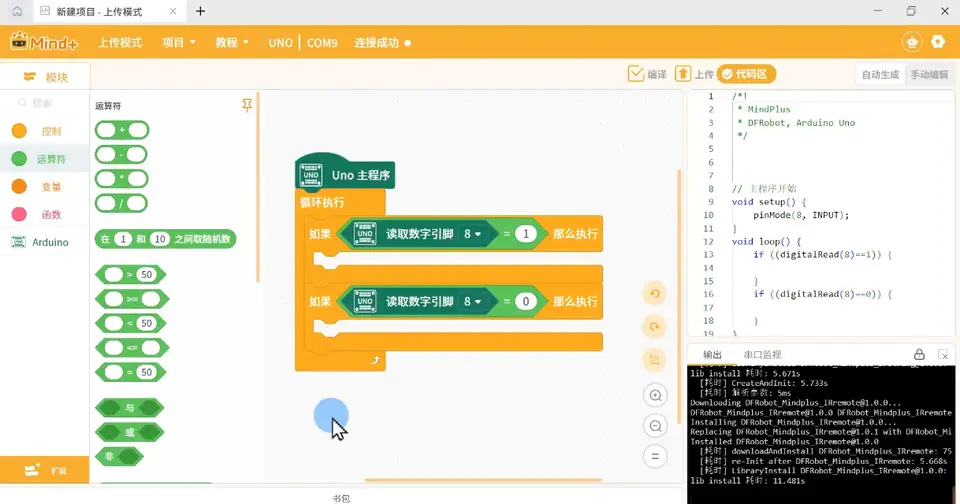

将按钮模块积木放入判断条件，并将引脚设置为8：
如果引脚8上的按钮模块被按下，读取数字引脚8=1 如果松开按钮，则引脚8读取到的数值=0
控制LED灯¶
在“引脚操作”中添加“设置数字引脚2输出为高电平”，把引脚2改为引脚3：
设置引脚3输出为“高电平”（亮灯）
设置引脚3输出为“低电平”（关灯）

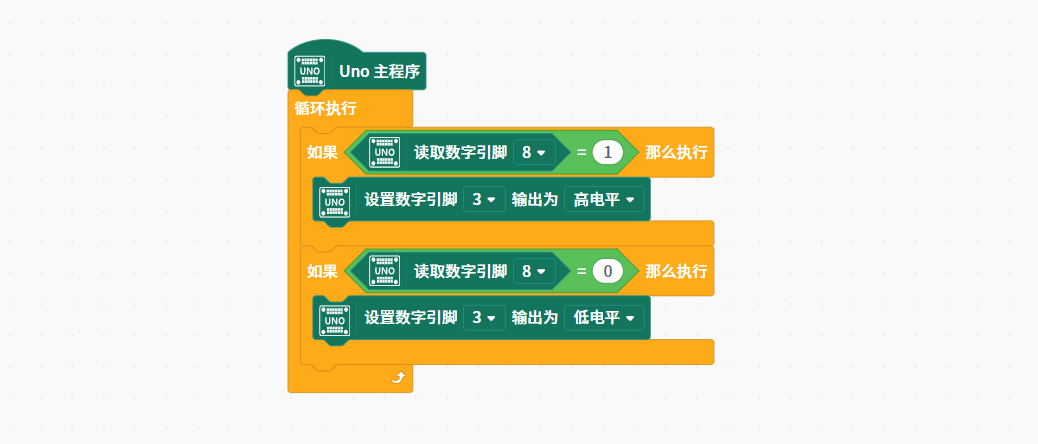

完整程序逻辑如下：
- 按下引脚8的按钮，打开引脚3的LED灯；
- 松开引脚8的按钮，关闭引脚3的LED灯。

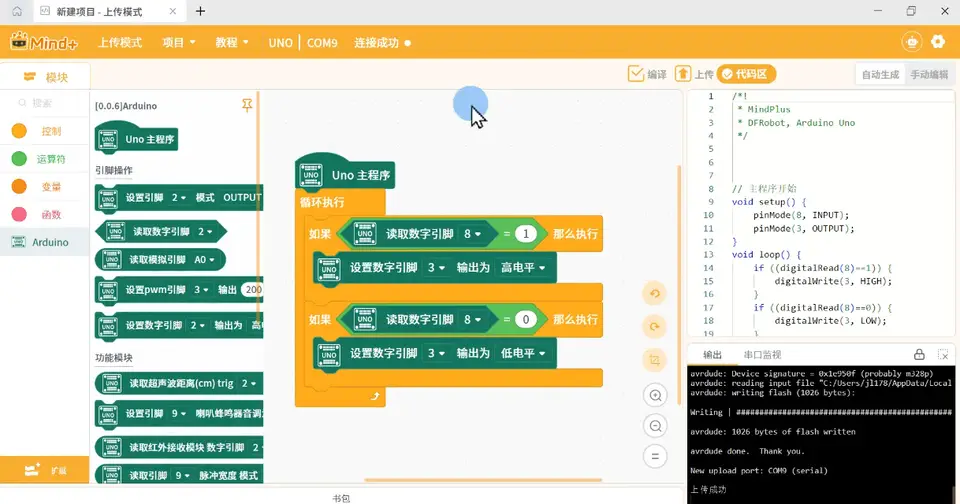

编译并上传¶
确认Arduino Uno已经连接，并选择了正确的串口。
点击“上传”。
Mind+会自动编译程序，并将程序上传到Arduino Uno。
看到上传成功的提示后，就可以测试程序了。
如修改了程序，则需重新点击上传，并等待上传成功后，才能再次测试。
测试按钮小灯¶
按下按钮模块，观察LED灯模块：
- 按下按钮，LED灯亮起；
- 松开按钮，LED灯熄灭。
连续测试几次，确认按钮和灯光响应正常。
Arduino Uno独立运行测试（选做）
程序上传成功后，已经保存在Arduino Uno中。
断开电脑，将Arduino Uno连接到充电宝或USB电源。通电后，按钮小灯仍然可以正常运行。
这就是上传模式的特点：
程序上传到主控板后，硬件可以脱离电脑独立运行。
保存项目¶
点击菜单中的“保存”，输入项目名称：
按钮小灯
选择保存位置并完成保存。
常见问题¶
找不到Arduino Uno¶
打开“扩展”，确认已经在上传模式中添加Arduino Uno。
如无法下载扩展：· 无法下载扩展库怎么办?断网情况下如何安装扩展库?如何一次性安装所有库? - Mind+ 官方文档
找不到串口¶
- 确认使用的是支持数据传输的USB数据线，然后重新插拔数据线或更换USB接口。
- 如果是首次使用，可尝试打开设备管理器更新主板串口驱动。
程序上传失败¶
依次尝试：
- 确认已经添加Arduino Uno；
- 重新选择串口；
- 关闭其他正在使用串口的软件；
- 重新插拔USB数据线；
- 再次编译并上传。
按下按钮后LED灯没有亮¶
检查：
- LED灯模块是否连接引脚3；
- 按钮模块是否连接引脚8；
- 模块连接线方向是否正确；
- 程序中的引脚编号是否为3和8；
- 程序是否已经成功上传。
完成检查¶
现在，你应该已经完成：
- 添加Arduino Uno；
- 连接LED灯模块和按钮模块；
- 选择串口并连接Arduino Uno；
- 检测按钮模块状态；
- 控制LED灯模块；
- 编译并上传程序；
- 测试和保存项目；
- 让Arduino Uno独立运行。
