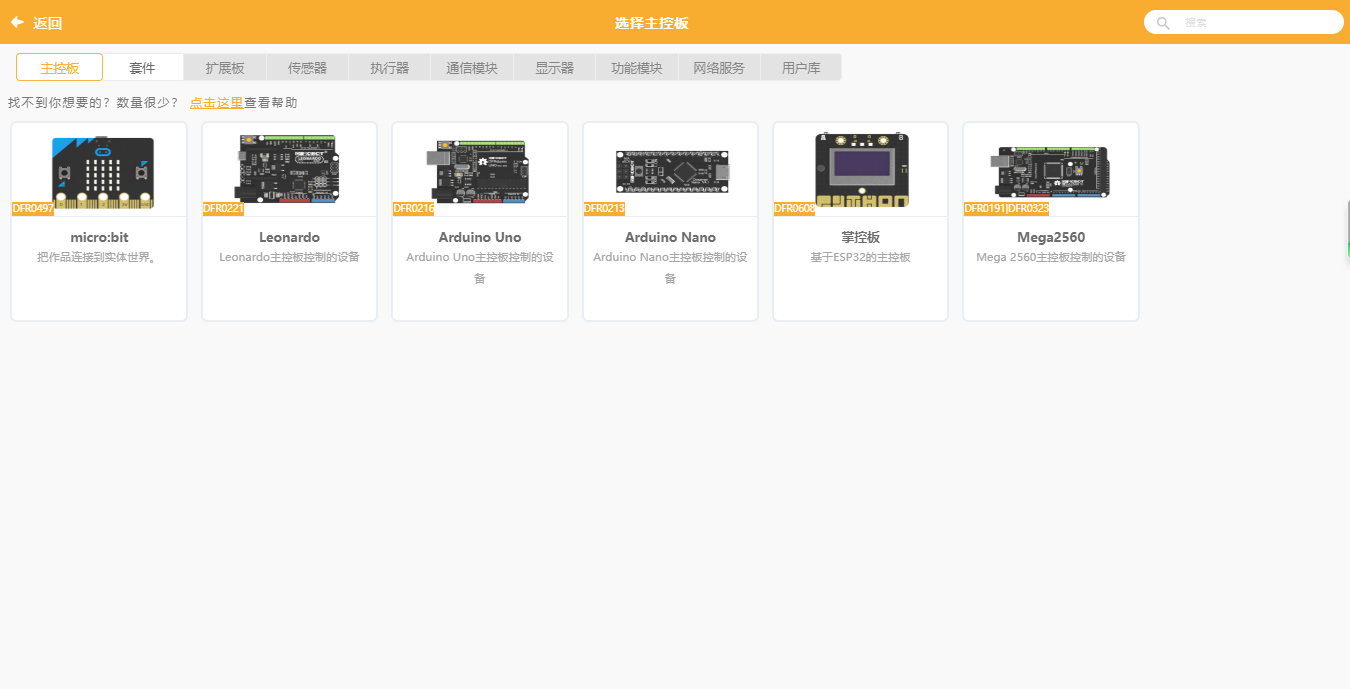

主控板介绍
micro:bit
积木说明
| 积木 | 说明 |
|---|---|
 |
主程序开始 |
 |
当A按钮按下 |
 |
当接口P0被接通 |
 |
当徽标朝上 |
 |
显示图案或内置图案 |
 |
显示文字 |
 |
停止滚动动画 |
 |
点亮 |
 |
设置亮度9 |
 |
点阵屏启用 |
 |
熄灭所以点阵 |
 |
接口PO后台播放声音 |
 |
接口PO后台播放声音直到结束 |
 |
接口P0播放音符 |
 |
将声音速度增加20 |
 |
将声音速度设置为120 |
 |
停止后台播放 |
 |
声音速度 |
 |
按钮A被按下 |
 |
接口P0被接通 |
 |
当前姿态 |
 |
读取环境光强度 |
 |
读取指南针朝向 |
 |
读取温度值 |
 |
读取加速度的值 |
 |
读取磁力计的值 |
 |
读取数字引脚P0 |
 |
读取模拟引脚P0 |
 |
设置数字引脚P0输出低电平 |
 |
设置模拟引脚P0输出666 |
 |
设置无线频道为7 |
 |
打开无线通信 |
 |
无线发送hello |
 |
当接收到无线数据 |
 |
串口字符串输出hello。注意如果需要输出16进制数使用原始输出给数字带上0x,每次只能发送一字节，例如：串口 原始输出 0x11 不换行 |
 |
串口是否有数据可读 |
 |
读取串口数据 |
 |
从串口读一个整数 |
 |
设置串口波特率为9600 |
 |
系统运行时间 |
Arduino Uno
积木说明
| 积木 | 说明 |
|---|---|
 |
主程序开始 |
 |
读取数字引脚P0 |
 |
读取模拟引脚A0 |
 |
设置pwm引脚3输出200 |
 |
设置数字引脚1输出高电平 |
 |
读取超声波距离tring:8 echo:12 |
 |
设置引脚9喇叭蜂鸣器音调 |
 |
读取红外接收模块数字引脚2 |
 |
读取引脚9脉冲宽度模式高电平超时20000us |
 |
串口字符串输出hello。注意如果需要输出16进制数使用原始输出给数字带上0x,每次只能发送一字节，例如：串口 原始输出 0x11 不换行 |
 |
串口是否有数据可读 |
 |
读取串口数据 |
 |
设置串口波特率为9600 |
 |
从串口读一个整数 |
 |
系统运行时间 |
掌控板
积木说明
| 积木 | 说明 |
|---|---|
 |
主程序开始 |
 |
当按钮“A”、“B”或“A+B”按下 |
 |
当触摸按键“P”被接通 |
 |
当主板向前倾斜 |
 |
按钮A是否被按下？ |
 |
触摸按键P是否被接通？ |
 |
设置触摸按键的触摸阈值 |
 |
读取触摸按键P的触摸值 |
 |

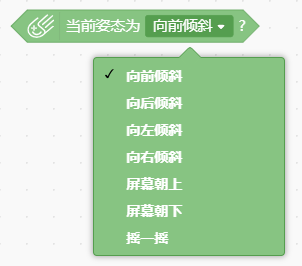

当前主板姿态为向前倾斜？ |
 |
读取麦克风声音强度 |
 |
读取环境光强度 |
 |
读取加速度的值（x轴） |
 |
屏幕显示文字“Mind+”在第“1”行 |
 |
屏幕显示清除第“1”行 |
 |
屏幕显示文字“Mind+”在坐标x:42,y:22 |
 |
屏幕显示本地图片在坐标x:39,y:7处 |
 |
屏幕显示为全黑/全白 |
 |
屏幕旋转180/0度 |
 |
根据xy坐标画点 |
 |
设置屏幕画线线宽 |
 |
设置屏幕画线起点和终点坐标 |
 |
屏幕显示画圆，并可选填充或不填充 |
 |
屏幕显示画矩形，并可选填充或不填充 |
 |
设置板载灯的颜色，可单独设置也可全部一起设置，颜色可选 |
 |
关闭LED灯 |
 |
配置灯的RGB值 |
 |
设置LED灯的亮度 |
 |
读取LED灯亮度 |
 |

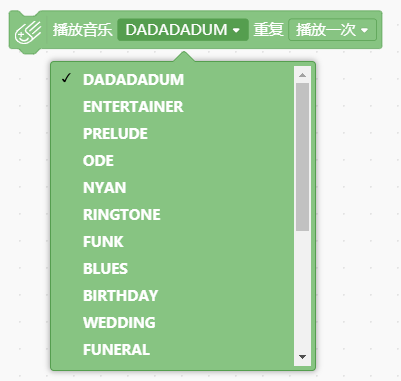

播放音乐并可选择播放重复方式 |
 |
设置播放音符 |
 |
设置后台播放音符 |
 |
停止后台播放 |
 |

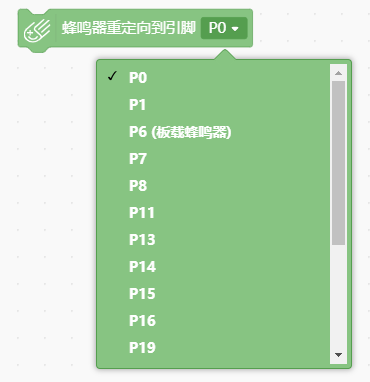

将蜂鸣器重定向引脚 |
 |

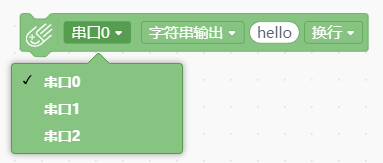

串口输出消息。注意如果需要输出16进制数使用原始输出给数字带上0x,每次只能发送一字节，例如：串口 原始输出 0x11 不换行 |
 |
串口0是否有数据可读？ |
 |
读取串口0数据 |
 |

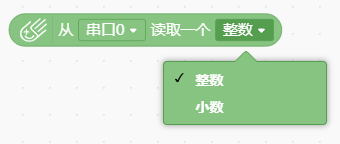

从串口0读取一个整数/小数 |
 |

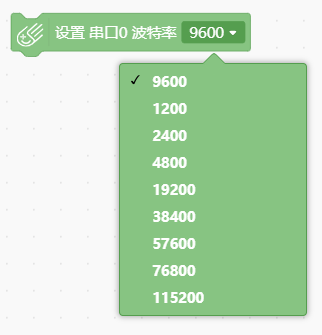

设置串口0波特率 |
 |

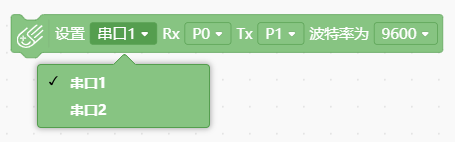

设置软串口接口及波特率 |
 |
读取数字引脚 |
 |
读取模拟引脚 |
 |
设置数字引脚输出高/低电平 |
 |
设置模拟引脚输出 |
 |
系统运行时间 |
